개요

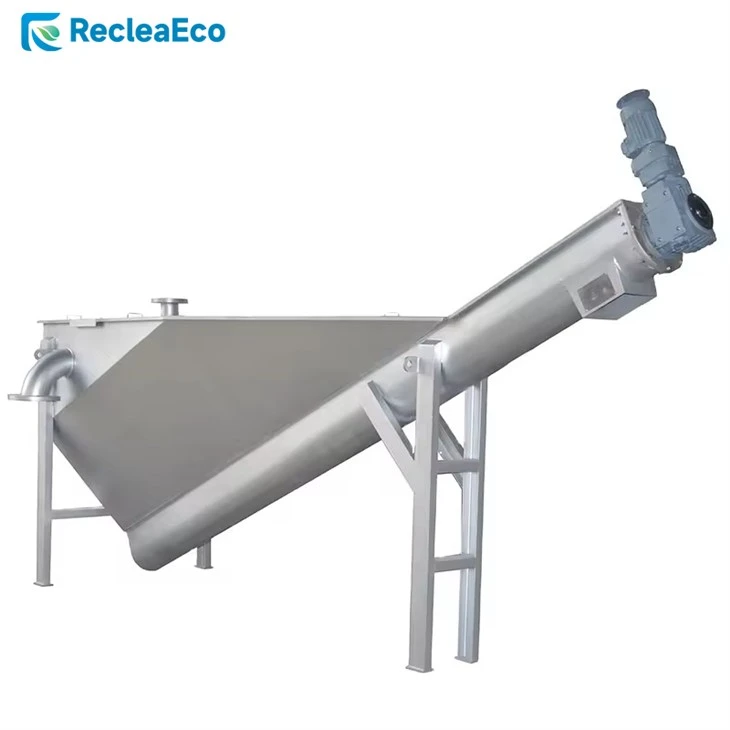

SF Grit 분류기는 물에서 고형물을 분리하는 데 사용되며 스크류 컨베이어가 있는 깔때기 모양의 분리 탱크로 구성됩니다. 독립형 장치일 수도 있고 Grit Vortex Separator와 함께 작동할 수도 있습니다. 그릿 와류 분리기에서 농축된 그릿은 추가 분리, 탈수 및 제거를 위해 그릿 분류기로 공기로 옮겨지거나 펌핑됩니다.
작동 원리
모든 유형의 그릿 분류기는 일반적으로 공기 리프트 펌프 또는 그릿 펌프로부터 그릿 슬러리를 받습니다. 대부분의 분류자는 1-3% 고형분 혼합물인 모래 슬러리를 받습니다. 전통적인 모래 분류기의 호퍼는 더 무거운 모래가 침전될 수 있도록 가장 짧은 체류 시간을 위해 설계되었지만 가벼운 유기 물질은 그렇지 않습니다. 유기 물질은 모래가 없는 오버플로와 함께 호퍼에서 운반되어 공장 공정으로 반환됩니다. 매우 느린 RPM 스크류 컨베이어를 회전시켜 모래가 경사면을 따라 운반되고 흘수선 높이를 통과함에 따라 물이 호퍼로 다시 배수될 수 있는 시간을 허용합니다. 스크류 컨베이어는 모래를 시스템 외부로 운반하고 일반적으로 쓰레기 수거통으로 보낸 다음 매립지로 운반합니다.
구조도
매개변수
|
모델 |
SF-260 |
SF-320 |
SF-360 |
SF-420 |
||
|
U 홈 직경(mm) |
260 |
320 |
360 |
420 |
||
|
나사 직경(mm) |
220 |
280 |
320 |
380 |
||
|
용량(L/s) |
5-12 |
12-20 |
20-27 |
27-35 |
||
|
전력(kW) |
0.37 |
0.37 |
0.55 |
0.75 |
||
|
속도(r/분) |
5 |
|||||
|
설치 각도 |
25도 |
|||||
|
처리 후 수분 함량(%) |
＜65 |
|||||
|
회수율(입자크기이상{0}.2mm) |
96% |
|||||
|
치수(mm) |
B |
260 |
320 |
360 |
420 |
|
|
B1 |
710 |
|||||
|
B2 |
1200 |
1360 |
1500 |
1800 |
||
|
B3 |
B2+80 |
|||||
|
L |
2800 |
3000 |
3800 |
3800 |
||
|
L1 |
4360 |
4600 |
5590 |
5625 |
||
|
L2 |
4590 |
4900 |
5855 |
5970 |
||
|
H |
1550 |
1750 |
2400 |
2550 |
||
|
H1 |
1600 |
1700 |
2150 |
2150 |
||
